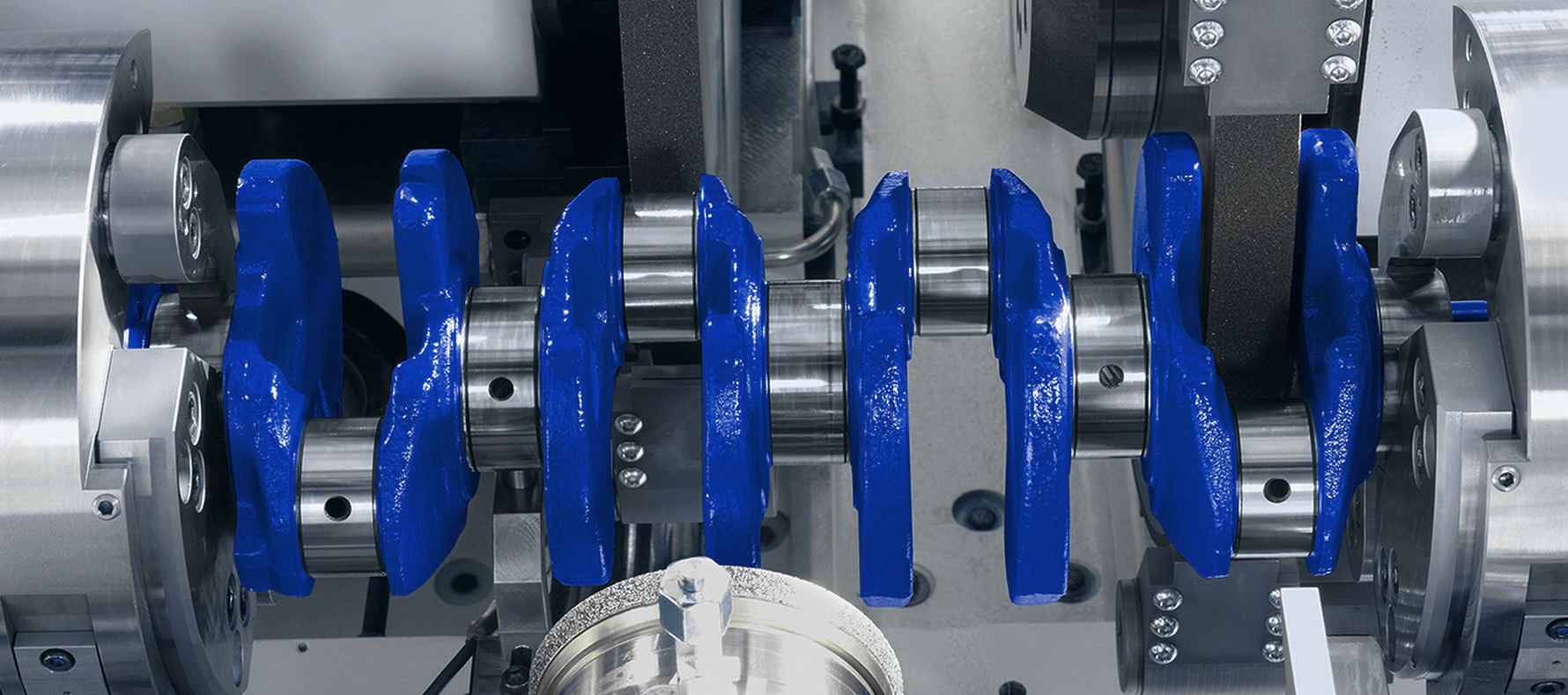

Шліфувальні верстати для шліфування колінчастого валу ROBBI лінії REX призначені для найбільш точної та ефективної обробки колінвалів з використанням надзвичайно точної системи налаштування колінчастого валу та побудовані на підставі 80-річного досвіду ROBBI у проєктування найскладніших круглошліфувальних верстатів.
Шліфувальні верстати лінії REX використовують центрозміщувальну систему з 4-стороннім поперечним зміщенням та вдосконаленою системою блокування, яка дозволяє швидко та точно центрувати колінчастий вал.
Надміцна суцільнолита чавунна конструкція гарантує найвищу точність та надійність протягом усього терміну служби.
Все це дозволяє досягти найвищої точності шліфування, стабільної протягом десятиліть. Якими б не були ваші потреби у шліфуванні, у лінії REX є модель, призначена для виконання роботи, яку вимагають ваші клієнти, та за ціною, яку ви можете собі дозволити.
ЛІНІЯ ШЛІФУВАЛЬНИХ ВЕРСТАТІВ REX
Верстати для шліфування колінвалів моделей Rex1200, Rex1500-NM, Rex1800-L, Rex2200-L
Круглошліфувальні верстати для колінвалів моделей Rex2700-RM, Rex3100-M, Rex4000-S (CNC)
Флагман лінії REX важкий круглошліфувальний верстат Rex6000-RS (CNC)
ОСОБЛИВОСТІ КОНСТРУКЦІЇ ВЕРСТАТІВ ЛІНІЇ REX
Станіна
Ціліснолита штучно зістарена станина з високоякісного ливарного чавуну застосовується на всіх моделях шліфувальних верстатів ROBBI та забезпечує вищу стабільність, точність та довговічність верстатів, недоступну для конкурентів.
Робоча бабка
Бічні частини покриті антифрикційним матеріалом для отримання вільного руху та мінімального зносу. Шпиндель із загартованої сталі, що обертається в повністю залитих маслом регульованих прецизійних підшипниках із втулками.
Гідравлічні органи управління
Швидка гідравлічна подача шліфувального круга та поздовжнє переміщення гідравлічного столу збільшують швидкість під час налаштування та шліфування. Тонкі регулятори подачі обох рухів забезпечують високу точність.
Напрямні станини
Напрямні станини мають велику ширину та спеціальне покриття турситом для вищої довговічності за відсутності зношування за весь термін служби.
Центрозміщувачі
4-х сторонні поперечні переміщення з удосконаленою системою блокування дозволяють швидко центрувати колінчастий вал. Зсув визначається за циферблатним індикатором центрошукача. Налаштування на «О» виходить шляхом зміщення набоїв проти центральної осі, яка може бути змінена для можливих корекцій.
Індексовані патрони обертаються на 360°, але є мікрометричне обертання патрона. Конструкція центрозмішувачів забезпечує легку зміну патронів на центри. Гранично просте керування — є лише дві клавіші для всіх операцій перемикання, центрування та затиску.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КРУГЛОШЛІФУВАЛЬНИХ ВЕРСТАТІВ ROBBI ЛІНІЇ REX
| ПАРАМ -РИ | REX 1200 | REX 1500 NM | REX 1800 L/RM | REX 2200 L/RM | REX 2700 RM/M | REX 3100 M | REX 4000 S | REX 6000 RS |
ОБРОБНА ЗДАТНІСТЬ |
||||||||
| Відстань між центрами, мм | 1320 | 1550 | 1800 | 2300 | 2800 | 3200 | 4200 | 6200 |
| Відстань між патронами, мм | 1300 | 1540 | 1750 | 2220 | 2700 | 3100 | 4050 | 6050 |
| Висота центрів над столом, мм | 220 | 250 | 300/ 350 | 300/ 350 | 350/ 400 | 400 | 650 | 750 |
| Діапазон коливань валу над столом, мм | 440 | 500 | 600/ 700 | 600/ 700 | 700/ 800 | 800 | 1000 | 1500 |
| Макс. ексцентриситет валу по центрах, мм | 80 | 100 | 125/ 150 | 130/ 150 | 150/ 200 | 200 | 250 | 350 |
| Макс. діаметр шийки колінвалу, мм | 180 | 180 | 180/ 200 | 180/ 200 | 200/ 230 | 230 | 300 | 500 |
| Макс. вага колінвалу в центрах, кг | 120 | 200 | 350/ 600 | 350/ 600 | 600/ 950 | 950 | 2000 | 3000 |
| Макс. вага колінвала при затисканні в патронах, кг | 300 | 500 | 800 / 1500 | 800 / 1500 | 1500 / 2200 | 2200 | 3000 | 6000 |
| Макс. діаметр шліфувального круга, мм | 610 | 710 | 760 / 815 | 760 / 815 | 815 / 915 | 915 | 1200 | 1400 |
| Ширина шліфувального круга, мм | 19- 40 | 19- 50 | 19- 60 | 19- 60 | 19- 70 | 25- 70 | 30- 70 | 30- 70 |
| Діаметр патронів, мм | 160 | 180 | 200 / 230 | 200 / 230 | 230 / 250 | 250 | 315 | 400 |
| Макс. діаметр валу в патроні, мм | 200 | 220 | 250 / 290 | 250 / 290 | 290 / 310 | 310 | 400 | 600 |
| Переміщення люнету, мм | 30- 100 | 30- 100 | 30- 120/ 160 | 30- 120/ 160 | 30- 160/ 200 | 30- 200 | 300 | 400 |
КЕРУВАННЯ |
||||||||
| Тип керування верстатом | Руч. | Руч. | Руч. | Руч. | Руч. | Руч. | PLC | PLC |
ШВИДКОСТІ ТА ПОДАЧІ |
||||||||
| Швидке гідравлічне переміщення круга, мм | 80 | 110 | 130 / 170 | 130 / 170 | 170 / 190 | 190 | 300 | 300 |
| Ручне мікрометричне переміщення круга, мм | 150 | 150 | 170 / 200 | 180 / 200 | 200 / 220 | 220 | 600 | 600 |
| Крок мікрометричного переміщення, мм | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,001 – 0,1 | 0,001 – 0,1 |
| Подача круга на оборот, мм | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 3 |
| Ручна мікрометрична поперечна подача стола на оборот, мм | 11 | 11 | 8 | 8 | 8 | 8 | 8 | 8 |
| Швидке гідравлічне переміщення столу, м/хв. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Швидкості обертання шліфувального круга, об/хв | 1000 – 1150 | 1000 – 1150 | 770 – 940 | 770 – 940 | 680 – 900 | 680 – 900 | 800 – 1000 | 450 – 1000 |
| Шпиндельні швидкості, об/хв | 35- 70 | 20- 30- 40- 60 | 0- 60 | 0- 60 | 0- 60 | 0- 60 | 0- 90 | 0- 50 |
ПОТУЖНОСТІ |
||||||||
| Головний двигун шліфувального круга, кВт | 3,0 | 4,1 | 7,5/ 10 | 7,5/ 10 | 10/ 12,5 | 12,5 | 22 | 30 |
| Шпиндельний двигун, кВт | 0,2- 0,3 | 1 | 1 | 1 | 1/2 | 2 | 7,4 (x2) | 7,4 (x2) |
| Гідравлічний двигун, кВт | 0,3 | 0,5 | 1,25 | 1,25 | 1,25/ 1,5 | 1,5 | 1,5 | 4 |
| Насос системи охолодження, кВт | 0,1 | 0,1 | 0,12 | 0,12 / 0,25 | 0,12 / 0,25 | 0,25 | 0,40 | 0,40 |
РОЗМІРИ ТА ВАГА |
||||||||
| Довжина, мм | 3300 | 3900 | 4500 | 5000 / 5500 | 5000 / 6000 | 6500 | 12400 | 16500 |
| Ширина, мм | 1350 | 1500 | 1650 | 1750 / 1850 | 1750 / 2100 | 2100 | 3000 | 3500 |
| Висота, мм | 1550 | 1700 | 1700 | 1750 / 1800 | 1800 / 2000 | 2000 | 2200 | 2700 |
| Необхідний робочий простір, мм | 4600 x 1500 | 5500 x 1650 | 6300 x 1800 | 7300 x 1800 | 8800 x 2200 | 9700 x 2200 | 16000 x 3500 | 20000 x 4000 |
| Приблизно чиста вага, кг | 2800 | 3300 | 4600 / 5000 | 5000 / 5400 | 6400 / 7400 | 8400 | 25000 | 30000 |
| Приблизно вага відвантаження, кг | 3200 | 3800 | 5200 / 5800 | 5800 / 6200 | 7700 / 8700 | 10000 | 29000 | 32000 |
| Розмір упаковки, м | 3 x 1,5 x 1,7 | 3,6 x 1,64 x 1,8 | 4,0 x 1,76 x 1,72 | 5,9 x 1,86 x 1,8 | 6,2 x 2,0 x 2,0 | 7,0 x 2,0 x 2,0 | 16 x3 x3 | 20 x4 x3 |
КОМПЛЕКТ СТАНДАРТНОГО ОБЛАДНАННЯ
- Комплектна система охолодження з резервуаром та насосом
- Два патрона, що самоцентруються
- Пара додаткових противаг
- Шліфувальний круг зі ступицею
- Вузький люнет
- Нормальний люнет (для REX 1800, 2200, 2700, 3100)
- Пристрій для виправлення лицьової та бічної частини кола з алмазом
- Прилад для вимірювання ексцентриситету з індикатором
- Центрошукач з індикатором
- V-подібний центрошукач для шатунних шийок з індикаторами
- V-подібний прилад для вимірювання радіусу кривошипу
- Ступиця для балансування круга
- Ведучий шків для меншого діаметра круга
- Набір кожухів
- Знімач шліфувального круга
- Комплект інструменту
- Інструкція з експлуатації
ДОДАТКОВЕ ОБЛАДНАННЯ (НА ЗАМОВЛЕННЯ)
- Комплекти центрів
- Система вимірювання у процесі обробки
- Електронний вимірник у процесі шліфування
- Балансувальний стенд для круга
- Пристрій для полірування шийок
- Люнети
- Патрони
- Шліфувальні круги
- Ступиці шліфувальних кругів
- Подача столу, що плавно регулюється.
- Гідравлічний пристрій для правки круга
- Магнітний очищувач охолоджувальної рідини
- Паперовий роликовий очищувач охолоджувальної рідини
- Олія для охолоджуючої рідини
- Механічний та електричний захист за правилами безпеки CE
СТАНДАРТНЕ ОБЛАДНАННЯ
Індикатор центрошукача
V-подібний центрошукач
Вимірювач радіусу кривошипу
Патрон, кулачки, ключ
Оправлення для балансування круга, сервісні ключі
Пристрій для виправлення круга
ДОДАТКОВЕ ОБЛАДНАННЯ
Шліфувальний круг
Стенд для балансування круга
Додаткові противаги
Комплект центрів
Полірувальне пристосування
Тяжкий люнет
Відео роботи шліфувального верстата ROBBI REX3100-M
Орієнтовні відпускні ціни (EURO, без ПДВ та транспорту) у стандартній комплектації:
REX 1500 NM – за запитом
REX 1800 – від 124 680.00
REX 1800-RM – від 127 200.00
REX 2200-L – від 133 320.00
REX 2200-RM – від 139 560.00
REX 2700-RM – від 154 560.00
REX 3100-M – від 184 200.00
