Верстати Provalve для обробки сідел головок циліндрів

.

Provalve — модельний ряд верстатів, призначених для прецизійної обробки головок блоку будь-яких розмірів та з будь-якими кутовими нахилами клапана.

На сьогодні в модельний ряд включені не тільки одні з найбільш потужних універсальних моделей машин з усіх верстатів даного типу, що виробляють точну механічну обробку сідла клапана від найменшого до найбільшого діаметра, але й одні з найточніших і найшвидших машин даного типу, причому вони одночасно й одні з найдоступніших за ціною.

Основні моделі лінії верстатів Provalve

У Туреччині на заводі компанії Serdarlar Makine випускається 7 основних моделей верстатів марки Provalve:

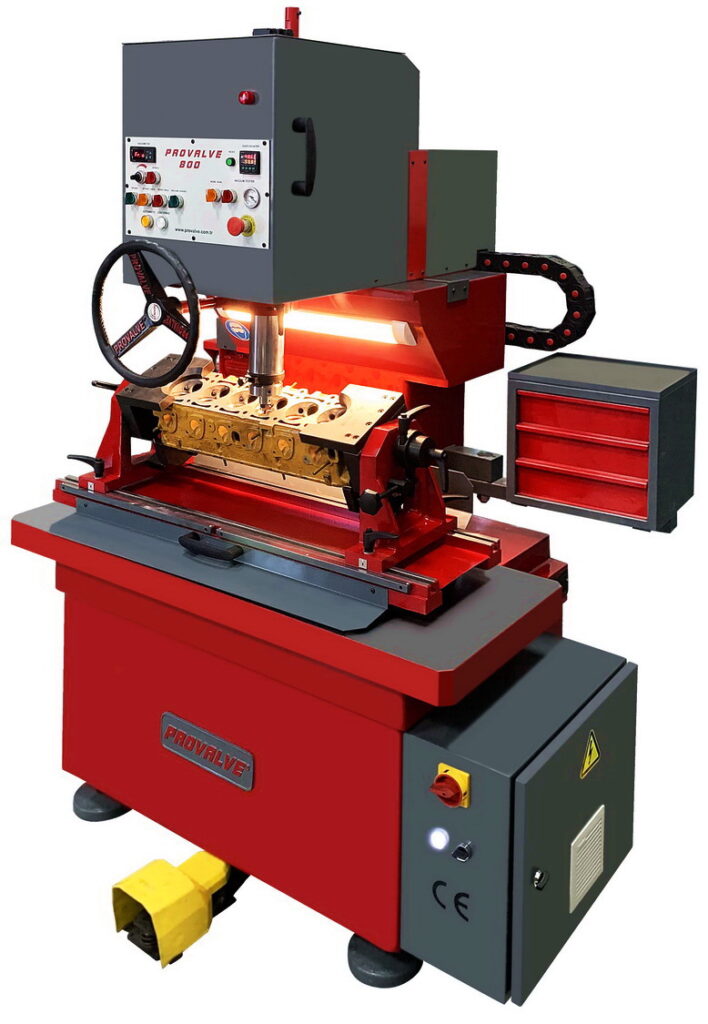

• Provalve-800 — базова та найбюджетніша модель з довжиною обробки до 800 мм, зі сталевою звареною станиною та кнопковим керуванням (знято з виробництва),
• Provalve-800S – бюджетна модель зі сталевою зварною станиною, сенсорним управлінням та екраном 10″ (знято з виробництва),
• Provalve-1000S – просунута модель збільшеної до 1000 мм довжини обробки, зі сталевою зварною станиною, сенсорним керуванням, екраном 10″ і вбудованим датчиком нахилу шпинделя,
• Provalve-1600 – найбюджетніша модель з довжиною обробки до 1600 мм, зі сталевою зварною станиною та ручним кнопковим керуванням (знято з виробництва),
• Provalve-1600S – покращена модель з довжиною обробки до 1600 мм, зі сталевою зварною станиною, сенсорним керуванням та екраном 10″,
• Provalve-1600SL — потужна модель з чавунною литою станиною збільшеної ширини та висоти, сенсорним керуванням та екраном 12″, а також потужним шпинделем зі збільшеним ходом (знято з виробництва),

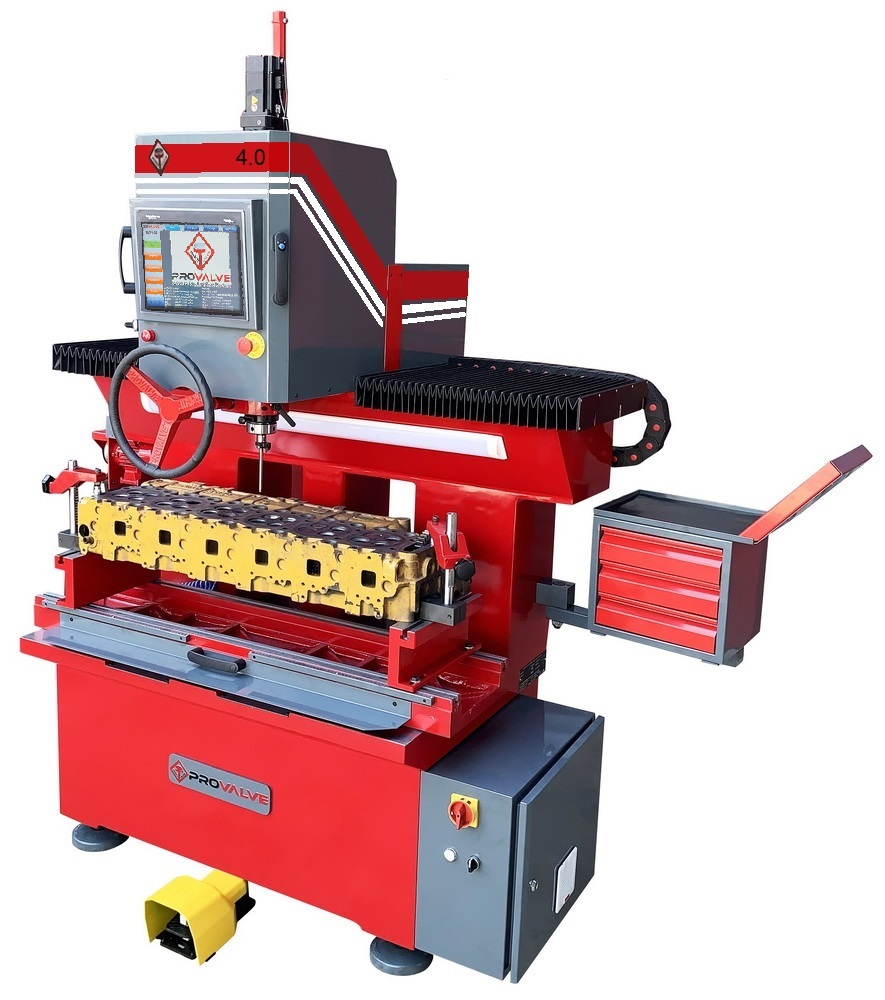

• Provalve-4.0 – флагманська модель з довжиною обробки до 1250 мм з повністю чавунною станиною, сенсорним керуванням, екраном 12″, вбудованим датчиком нахилу шпинделя та принтером вакуум тесту.

*- слово “повністю” підкреслює відмінність від машин конкурентів, де нерідко зустрічається конструкція з чавунною тільки верхньою частиною станини, тоді як нижня зварена зі сталі.

Верстати моделей Provalve-4.0 і Provalve-1600SL відповідає концепції “Industry 4.0” – 4-ї індустріальної революції. Ця концепція характеризується автоматизованим цифровим виробництвом, керованим інтелектуальними системами як реального часу у постійної взаємодії із зовнішнім середовищем, що виходить за межі одного підприємства, з перспективою об’єднання в глобальну промислову мережу речей та послуг. У рамках цієї концепції європейським покупцям верстатів Provalve можуть надаватися дотації від державних структур у розмірі до 40% вартості.

Відмінні особливості верстатів Provalve

• Універсальні, надійні та безпечні машини з дуже високою точністю та швидкістю обробки.
• Дозволяють механічну обробку напрямних клапанів від 3,5 мм та сідел діаметром від 16 до 60 мм (моделі 800, 800S та 1000S), до 80 мм (усі моделі 1600) або до 100 мм (модель 4.0).
• Надзвичайно жорстка стабільна і точна конструкція, станина повністю з чавуну (модель 4.0), з чавуну з монолітним корпусом (моделі 1600SE і 1600SL) або зварена станина зі сталі, схильна до старіння для виключення деформацій (моделі 800, 800S, 0.
• Найбільша точність для всіх видів сідел всіх типів головок блоку циліндрів, від мотоциклів до найважчих індустріальних двигунів — глибина повторної обробки після повної перестановки головки циліндра на попередньо оброблене сідло — не більше 0,02 мм.
• Серводвигун шпинделя з електронним пристроєм управління, зі змінною швидкістю та цифровим дисплеєм — забезпечує виняткову плавність та потужність (не застосовується на машинах конкурентів).

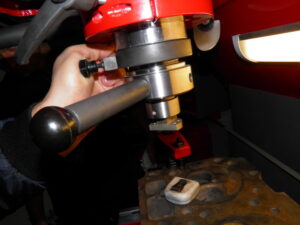

• Система швидкого встановлення та демонтажу конічного утримувача інструменту забезпечує надійність кріплення утримувача та повністю виключає (на відміну від конкурентів) будь-яке його пошкодження.
• Точна система, що центрує, заснована на сферичній і плоских повітряних подушках, які мають поздовжнє та поперечне переміщення.
• Чотири повітряні подушки: перша — на верхній станині на шпиндельній бабці (тільки поздовжній хід — на 220 мм у моделей 800, 350 мм у моделі 1000S, 850 мм у моделей 1600 і 1050 мм у моделі 4.0), друга — на шпинделі, сферична подушка з нахилом до 15 °, третя — на шпинделі, плоска подушка з переміщенням по 2 осях на 10 мм, четверта — на столі на нижній частині станини (2 осі, поперечний хід 150 мм у моделей 800 і 1000, 200 мм у моделей 1600 і 4.0, поздовжній хід 610 мм у моделей 800 та 1000S, 760 мм у моделей 1600 та 200 мм у моделі 4.0).
• При центруванні працюють 3 подушки — подушка столу з двома подушками шпинделя, тоді як подушка робочої бабки використовується лише для попереднього налаштування і в процесі центрування не бере участі. Це принципова відмінність верстатів Provalve від аналогів типу SERDI, у яких центрування забезпечується трьома подушками шпинделя.
• Система автоматичного центрування інструменту натискання 1 кнопки встановлена ​​на всіх моделях і виконує послідовно включення та вимикання повітряних подушок у певній послідовності за командою ЧПУ. Система також виконує автоматичний запуск, зупинка шпинделя та забезпечує контроль на екрані (know-how компанії-виробника, відсутня у машин конкурентів).
• Надійний патентований затискач шпиндельної робочої бабки машини подвійним пневматичним домкратом.

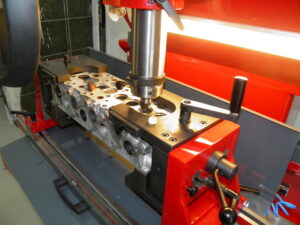

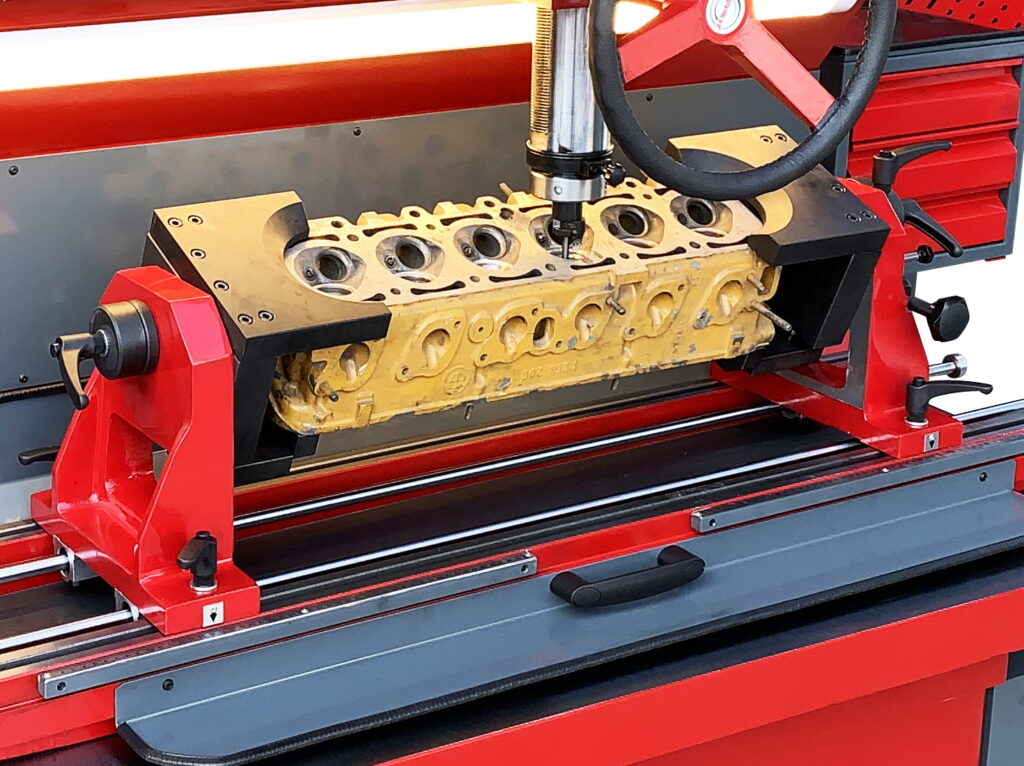

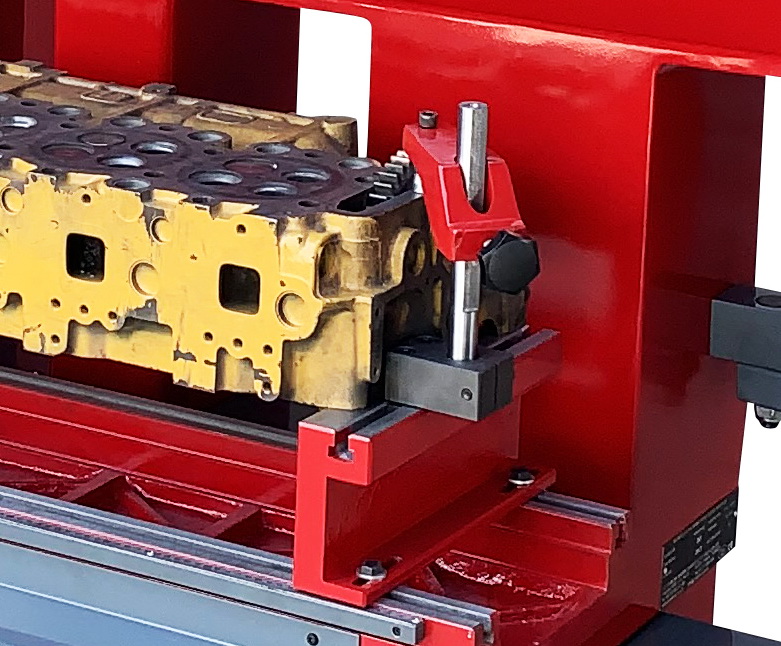

• Універсальний затискний пристрій з нахилом на 130° для всіх типів головок блоку циліндрів і затискний пристрій для плоских головок блоку.
• Повноцінний стіл машини на повітряній подушці має поперечний хід 150 (моделі 800 і 1000) або 200 мм (інші) і поздовжній хід 610-760 мм або 200 мм (модель 4.0), затискач на паралелях забезпечує без перестановки обробку головки крайніми клапанами до 800 мм (моделі 800), 1000 мм (модель 1000S), 1610 мм (моделі 1600) або 1250 мм (модель 4.0).
• Плоска повітряна подушка столу бере участь у точному центруванні, підвищує точність обробки та знижує зусилля на шпиндель (не застосовується на машинах конкурентів).

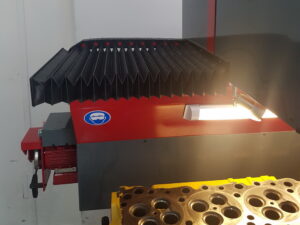

• Захисні гофровані кожухи верхньої станини (не застосовуються на машинах конкурентів) виключають абразивне зношування верхньої станини за весь термін служби верстата.
• Електронний обмежувач ходу шпинделя з регулюванням і зумером для робіт, що періодично повторюються.

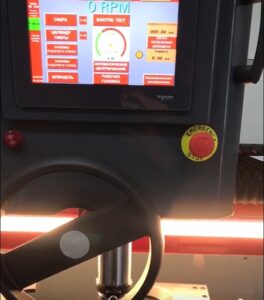

• Сенсорний екран 12″ (моделі 1600SL та 4.0) або 10″ (моделі 800S, 1000S і 1600S) з сенсорним керуванням, з бібліотекою даних головок циліндрів та збереженням бази даних усіх робіт.
• Можливість оновлення даних та програми керування як через Інтернет, так і через порт USB (моделі 1600 та 4.0).
• Інтегроване освітлення з неоновим світлом на станині машини та світлодіодна лампа для локального підсвічування робочої зони шпинделя.
• Окремий вакуумний насос (не застосовується на машинах конкурентів) виключає вплив подачі повітря на роботу вакуумних затискачів і вакуумтестера (з 2020 р. — 2 роздільні вакуумні насоси на затискачі та вакуумтестер для вищої точності, крім моделі 800). На відміну від вакуумтестерів, що працюють на принципі ежекції повітря, що подається під тиском, вакуумтестер верстата дозволяє здійснювати подвійний контроль якості обробки сідла — за максимальним розрядженням та за часом його падіння при вимкненому вакуум-насосі.
• Вбудований датчик нахилу шпинделя (стандартний для моделей 1000S, 1600SL і 4.0, опція для інших моделей із сенсорним керуванням) дозволяє точно перевіряти балансування шпинделя, положення головки циліндрів при обробці та якість автоматичного центрування.

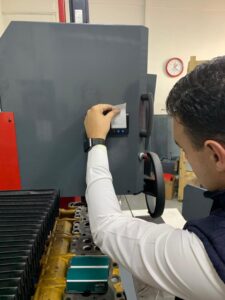

• Вбудований принтер (стандартний для моделі 4.0, опція для інших моделей із сенсорним керуванням) забезпечує оперативне надання результатів вакууму тесту як підтвердження якості ремонту головки циліндрів.

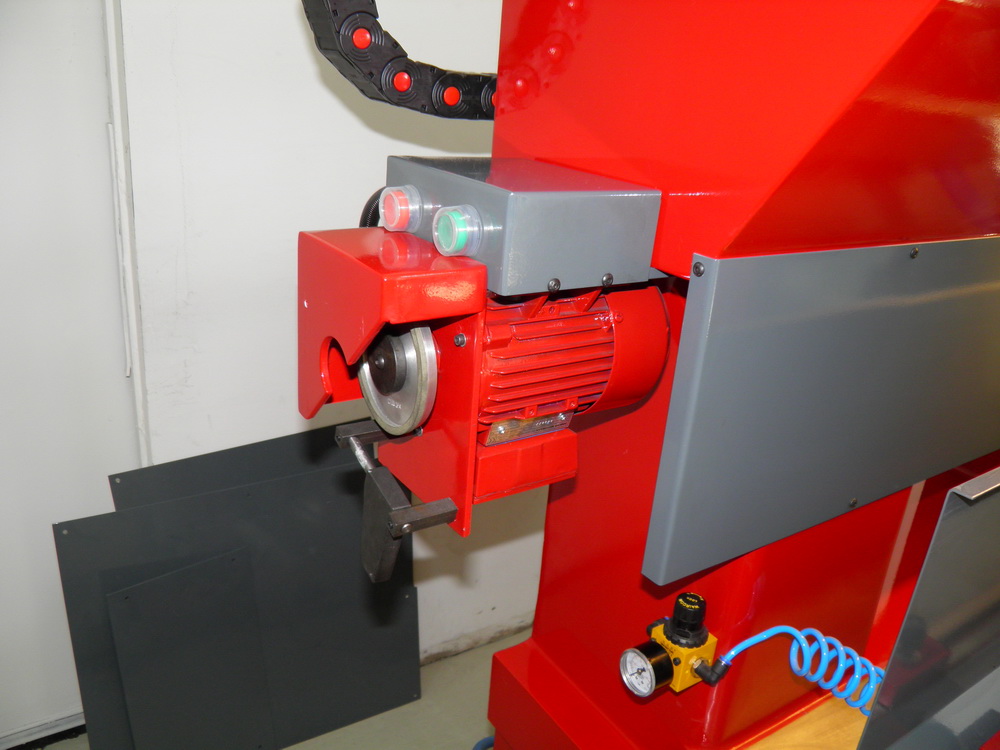

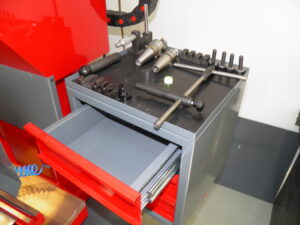

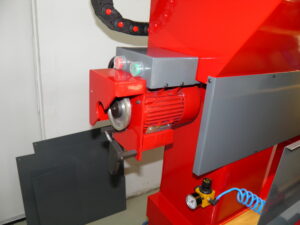

• Вакуумний тестер, повітряний фільтр з лубрикатором, верстат для твердосплавних різців і інструментальний ящик інтегровані в конструкцію машини.
• Високоякісне забарвлення кольору на вибір замовника (стандартні кольори — червоний RAL 3000 і сірий RAL 7011).

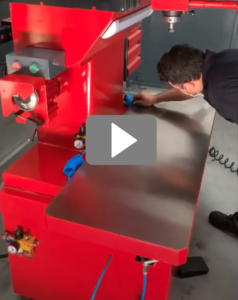

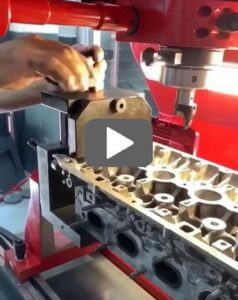

Короткі відео, що ілюструють унікальні функції верстатів PROVALVE
