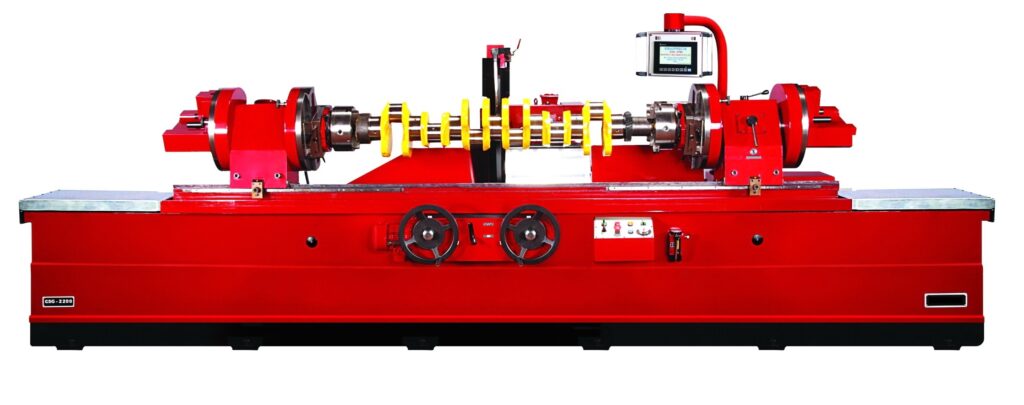

Шлифовальные станки MAXPRECI — это шлифовка коленчатого вала с новыми технологиями и инновационными системами, которые обеспечивают точную и быструю работу в этом секторе восстановления двигателя.
На сегодняшний день в модельный ряд включены не только одни из наиболее универсальных моделей машин из всех станков данного типа, но и одни из самых качественных, точных и быстрых машин данного типа, причем они одновременно и одни из самых доступных по цене.
Основные модели линии станков CSG
В Индии на заводе компании MAXPRECI выпускается 3 основных модели станков CSG:

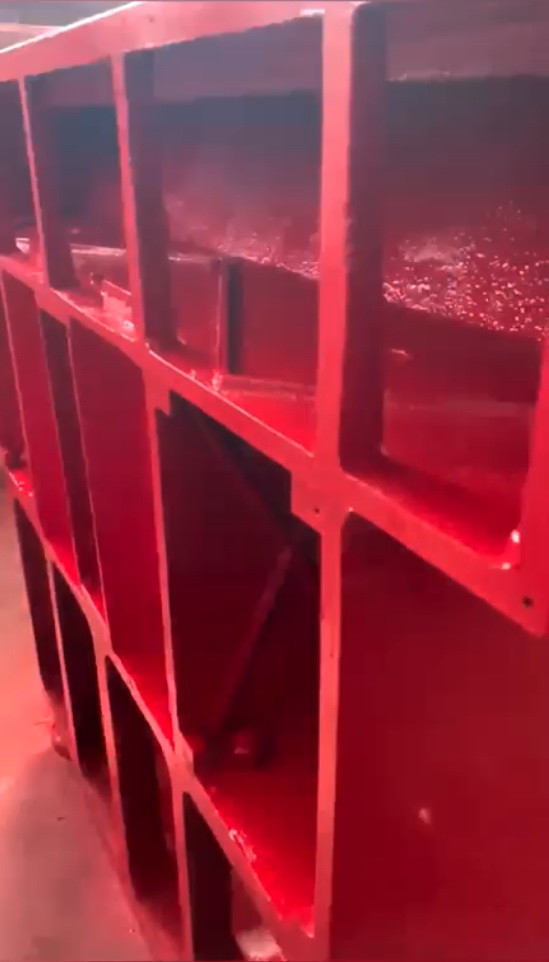

- CSG-1500 — базовая и самая бюджетная модель с длиной обработки до 1500 мм, с чугунной станиной, сервоприводом шлифовальной бабки и ручным управлением подачей стола,
- CSG-2200 — бюджетная модель с длиной обработки до 2200 мм, с чугунной станиной, сервоуправлением подачей шлифовальной бабки и автоматической подачей стола,
- CSG-2700 — продвинутая модель увеличенной до 2800 мм длиной обработки и комплектацией аналогично предыдущей модели.
CSG1500

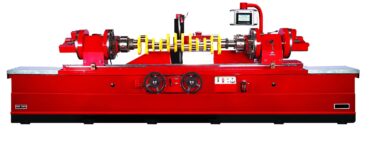

CSG2200

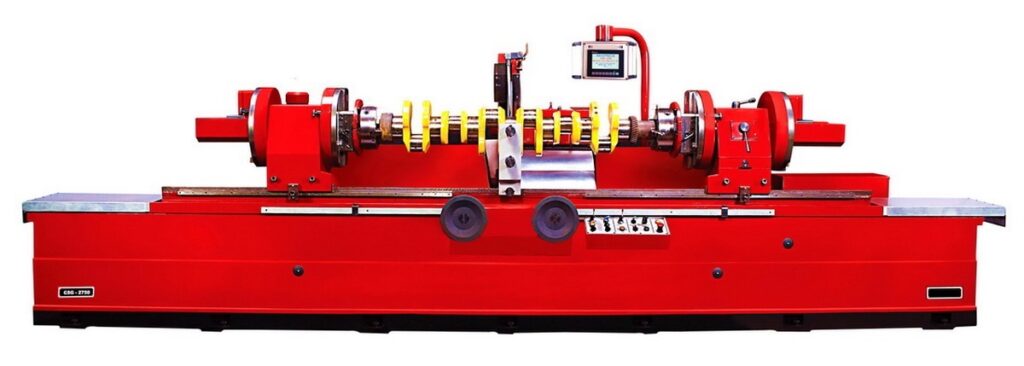

CSG2700
Отличительные особенности круглошлифовальных станков MAXPRECI
— На станках данного типа нет традиционной гидростанции, применяется сервопривод подачи шлифовальной бабки с помощью шарико-винтового механизма и плавной регулировки скорости, что обеспечивает чрезвычайно точное позиционирование положения шлифовального круга.
— Продольное перемещение стола осуществляется с помощью шарикового винта. На старших моделях имеется автоматическая подача с электроприводом, на младшей в стандарте ручная подача, а автоматическая применяется в виде опции.
— Привод рабочей бабки от электродвигателя с плавной регулировкой скорости вращения.
— Возможность диагностики, обновления данных и программы управления через Интернет.
— Высококачественная окраска в цвета по выбору заказчика (стандартный цвет — красный RAL 3000).
Некоторые особенности конструкция станков CSG

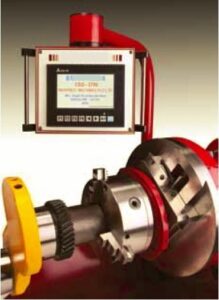

Программируемый сенсорный дисплей является удобной функцией для настройки всех функций машины.

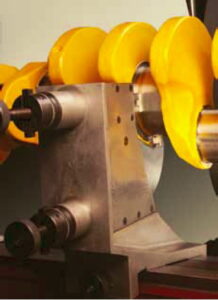

Прочный и регулируемый тяжелый люнет для шлифовки длинных валов.
Точный радиусный механизм правки шлифовального круга.
Технические параметры станков CSG
| ПАРАМЕТРЫ | CSG1500 | CSG2200 | CSG2700 | ||
| ДИАПАЗОН ОБРАБОТКИ | |||||
| Высота центров от стола | мм | 265 | 300 | 350 | |
| Максимальное колебание над столом | мм | 530 | 600 | 700 | |
| Максимальное смещение от центра (на радиус) | мм | 100 | 140 | 140 | |
| Максимальное расстояние между патронами | мм | 1450 | 2150 | 2725 | |
| Максимальное расстояние между центрами | мм | 1500 | 2200 | 2800 | |
| Максимальный вес, допускаемый между центрами | кг | 250 | 500 | 1250 | |
| ПАРАМЕТРЫ СТАНКА | |||||
| Диаметр самоцентрирующихся патронов | мм | 200 | 250 | 250 | |
| Диаметр шлифовального круга | мм | 710 | 813 | 813 | |
| Подача шлифовальной головки на оборот | мм | 1,0 | 1,0 | 1,0 | |
| Перемещение шлифовальной бабки с сервоуправлением | мм | 150 | 175 | 350 | |
| Скорость вращения шпинделя рабочей бабки (переменная) | мм | 20-100 | 20-90 | 20-90 | |
| Медленная подача стола на оборот | мм | 5,0 | 5,4 | 5,4 | |
| Быстрая подача стола | мм/мин | 15,2 (на оборот, ручная) | 3000 | 3000 | |
| Автоматическое перемещение стола | мм | опция | есть | есть | |
| Скорость вращения шлифовального круга | об/мин | 900 | 760 | 760 | |
| ДВИГАТЕЛИ | |||||
| Двигатель шлифовального круга | кВт / об/мин | 5,0/1440 | 7,5/1440 | 7,5/1440 | |
| Двигатель рабочей бабки (плавная регулировка) | кВт | 0,5 | 0,5 | 0,75 | |
| Двигатель насоса охлаждающей жидкости | кВт | 0,13 | 0,13 | 0,13 | |
| Двигатель сервоуправления (подачи шлифовального круга) | кВт | 0,4 | 0,4 | 0,4 | |
| ГАБАРИТЫ И ВЕС | |||||
| Длина машины | мм | 3500 | 4500 | 5400 | |
| Ширина машины | мм | 1750 | 1750 | 2250 | |
| Высота машины | мм | 1550 | 1650 | 1650 | |
| Требуемое рабочее пространство | мм | 5100х1900 | 5500х2000 | 7000х2000 | |
| Требуемая рабочая высота | мм | 1550 | 1650 | 1650 | |
| Вес нетто | тонн | 3,25 | 4,00 | 5,00 | |
| Вес брутто | тонн | 4,0 | 4,5 | 6,5 | |
| Объем отгрузки | м3 | 15 | 16 | 17 | |
Стандартная комплектация
| МОДЕЛЬ | CSG 1500 | CSG 2200 | CSG 2750 | |
| Самоцентрирующийся патрон с ключом | 2 шт. | 2 шт. | 2 шт. | |
| Приспособление для лицевой и боковой правки круга с алмазом | 1 шт. | 1 шт. | 1 шт. | |
| Центры | 2 шт. | 2 шт. | 2 шт. | |
| Центры | 1 шт. | 1 шт. | 1 шт. | |
| Центрирующее V-образное приспособление с индикатором | 1 шт. | 1 шт. | 1 шт. | |
| Приспособление для радиусной правки круга | 1 шт. | 1 шт. | 1 шт. | |
| Ступица круга | 1 шт. | 1 шт. | 1 шт. | |
| Шлифовальный круг | 1 шт. | 1 шт. | 1 шт. | |
| Храповой ключ | 1 шт. | 1 шт. | 1 шт. | |
| Гаечный ключ 22/24 | 1 шт. | 1 шт. | 1 шт. | |
| Односторонний гаечный ключ 46 | 1 шт. | 1 шт. | 1 шт. | |
| Набор ключей Аллена ( 9 шт.) | 1 к-т | 1 к-т | 1 к-т | |
| Съемник ступицы круга | 1 шт. | 1 шт. | 1 шт. | |
| Балансировочная оправка с гайкой | 1 шт. | 1 шт. | 1 шт. | |
| Выравнивающие пластины | 10 шт. | 12 шт. | 12 шт. | |
| Выравнивающие болты | 12 шт. | 12 шт. | 12 шт. | |
| Индикатор 10 мм | 1 шт. | 1 шт. | 1 шт. | |
| Фундаментный болт | 10 шт. | 12 шт. | 12 шт. | |
| Система охлаждения | 1 шт. | 1 шт. | 1 шт. | |
| Брызговые кожухи | 1 к-т | 1 к-т | 1 к-т | |
| Гаечный ключ для затяжки гайки шпинделя | 1 шт. | 1 шт. | 1 шт. | |
| Подъемный крюк для круга | 6 шт. | 6 шт. | 6 шт. | |
| Прибор для измерения радиуса кривошипа с индикатором | 1 шт. | 1 шт. | 1 шт. | |
| Дополнительный противовес | 2 шт. | 4 шт. | 4 шт. | |
| Балансировочный фиксирующий болТ M16 X 110 | 4 шт. | 4 шт. | 4 шт. | |
| Съемник лицевой панели | 1 шт. | 1 шт. | 1 шт. | |
| Гаечный ключ для лицевой панели | 1 шт. | 1 шт. | 1 шт. | |
| Гаечный ключ для гайки шарикового винта | 1 шт. | 1 шт. | 1 шт. | |
| Ключ Аллена 14 мм | 1 шт. | 1 шт. | 1 шт. | |
| Кулачки патрона | 2 к-та | 2 к-та | 2 к-та | |
| Руководство по эксплуатации | 1 шт. | 1 шт. | 1 шт. |
Дополнительная комплектация
| МОДЕЛИ | CSG 1500 | CSG 2200 | CSG 2750 | |
| Приспособление для полировки шеек | 1 шт. | 1 шт. | 1 шт. | |
| Балансировочный стенд для круга | 1 шт. | 1 шт. | 1 шт. | |
| Шлифовальный круг 712х16 мм, 712х19 мм, 712х25 мм | 1 шт. | — | — | |
| Шлифовальный круг 813х19 мм, 813х25 мм, 813х32 мм | — | 1 шт. | 1 шт. | |
| Тяжелый люнет | — | 1 шт. | 1 шт. | |
| Нормальный люнет | 1 шт. | 1 шт. | 1 шт. | |
| Патроны 200 мм | 1 шт. | — | — | |
| Патроны 250 мм | — | 1 шт. | 1 шт. | |
| Ступица круга 203 мм | 1 шт. | — | — | |
| Ступица круга 305 мм | — | 1 шт. | 1 шт. |
Поставка, пуско-наладка, сервис
Заводское видео работы станка CSG — обратите внимание на качество изготовления!
Срок заводской гарантии на станки моделей CSG и его оборудование — 1 год с момента отгрузки.
Ориентировочные отпускные цены производителя (без НДС и транспорта) в стандартной комплектации без инструмента: CSG1500 — 44.050,00 USD, CSG2200 — 57.520 USD,CSG2750 — 76.170 USD.
Срок производства и подготовки станков к отгрузке на заводе компании MAXPRECI составляет от 5 месяцев для модели 1500 до 8 месяцев для моделей 2200 и 2750 с момента заказа и предоплаты (50% цены станка). Точный срок также зависит от модели и комплектации дополнительным оборудованием (при большой номенклатуре срок может быть увеличен).
