Настоящая Европа!
Вертикально-хонинговальные станки ROBBI линии SET YUM спроектированы так, чтобы производить снятие больших припусков с большой скоростью и эффективностью, всегда точно выдерживая допуски при финишной обработке цилиндрических отверстий.
Вертикальное хонингование цилиндрических отверстий на станках ROBBI позволяет получить:
— лучшую геометрию, чем дает горизонтальное внутреннее шлифование или хонингование
— меньший расход охлаждающей жидкости
— более простое измерение обработанного диаметра
Быстрая установка и простое использование этих вертикально-хонинговальных станков обеспечивает высокую производительность. Имеется возможность работать в ручном и в автоматическом режиме с остановом в конце заданного цикла. Для повышения производительности машины по запросу могут быть поставлены с гидравлическими зажимными приспособлениями и столом для тяжелых деталей.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ПРОМЫШЛЕННЫХ ВЕРТИКАЛЬНО-ХОНИНГОВАЛЬНЫХ СТАНКОВ ROBBI
1. Регулировка предельного хода хонинговальной головки с панели оператора
2. Прочная конструкция рабочей шпиндельной бабки, скользящей по роликовым направляющим
3. Вертикальное перемещение с помощью шарико-винтового механизма
4. Гидравлическая система расширения хонинговальных брусков в процессе хонингования
5. Мгновенное и равномерное истирающее действие брусков хонголовки
6. Способность быстро и эффективно удалять значительные припуски при сохранении жестких допусков и высокой точности
7. Централизованная система подачи жидкости с возможностью применения систем очистки и дополнительного охлаждения
8. Переменная скорость вращения шпинделя с изменением диапазона передач, что обеспечивает максимальную отдачу от крутящего момента шпинделя
Автоматический останов при разрыве ремня
Система проверки целостности приводного ремня. Остановка машины в случае поломки исключает повреждения обрабатываемой поверхности заготовки.
Автоматическая регулировка давления брусков
Автоматический цикл, позволяющий регулировать давление камней и возможность остановки их положения. Цикл особенно полезен при хонинговании конических или овальных цилиндров.
Автоматическое обнаружение разрывов при хонинговании
Система детектирования энергопотребления двигателя хонголовки позволяет обнаруживать точки как наименьших усилий и, следовательно, точки с увеличенным диаметром, так и наибольших усилий, для увеличения локального давления и достижения лучшей геометрии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | YUM 200 10 | YUM 200 20 | YUM 300 14 | YUM 300 18 |
| ОБРАБАТЫВАЮЩАЯ СПОСОБНОСТЬ | ||||
| Обрабат. диаметры цилиндров, мм | 20- 200 | 20- 200 | 20- 300 | 20- 300 |
| Расст-е от шпинделя до направл. колонки, мм | 375 | 375 | 435 | 435 |
| СКОРОСТИ И ПОДАЧИ | ||||
| Скорость верт. подачи шпинделя, м/мин | 0-20 | 0-20 | 0-20 | 0-20 |
| Макс. длина хода хонголовки, мм | 1100 | 1300 | 1500 | 1900 |
| Макс. длина хонинг-я, мм | 1000 | 1200 | 1400 | 1800 |
| Шпиндел. скорости вращения, об/мин | 40- 300 | 40- 300 | 20- 300 | 20- 300 |
| МОЩНОСТИ | ||||
| Главный шпиндел. двигатель, кВт | 4,0 | 4,0 | 10,0 | 10,0 |
| Двигатель вертикальной подачи, кВт | 5,5 | 5,5 | 7,5 | 7,5 |
| Насос системы охлажд., кВт | 0,5 | 0,5 | 0,5 | 0,5 |
| Гидростанция, кВт | 2,0 | 2,0 | 3,0 | 3,0 |
| РАЗМЕРЫ И ВЕС | ||||
| Габариты станка: длина x ширина x высота, мм | 1300x 1100x 2750 | 1300x 1100x 3150 | 1385x 1710x 3600 | 1385x 1710x 4600 |
| Максимальная высота, мм | 3400 | 3800 | 4400 | 5150 |
ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ УПРАВЛЕНИЯ
Хонинговальные машины оснащены панелью управления с сенсорным экраном, которая позволяет легко программировать и управлять всеми рабочими параметрами, выполняемыми PLC в отношении:
— Расположение мертвых точек хонинговальной головки
— Положение хонголовки для погрузки/разгрузки компонента
— Давление абразивных брусков
— Давление расширения брусков (по запросу ход расширения хонинговальной машины контролируется механическим концевым выключателем, с микрометрической регулировкой)
— Скорость продольного движения хонголовки в работе хонинговальной машины
— Скорость позиционирования хонинговальной машины
— Скорость вращения хонинговальной головки
— Количество хонинговальных ходов
— Количество финишных ходов
Панель с сенсорным экраном отображает:
— Состояние компьютера и тревожные сообщения
— Параметры, заданные для выполняемого автоматического цикла
— Исправления, внесенные в параметры в ходе автоматического цикла
— Потребление тока шпинделем хонинговальной головки во время хода

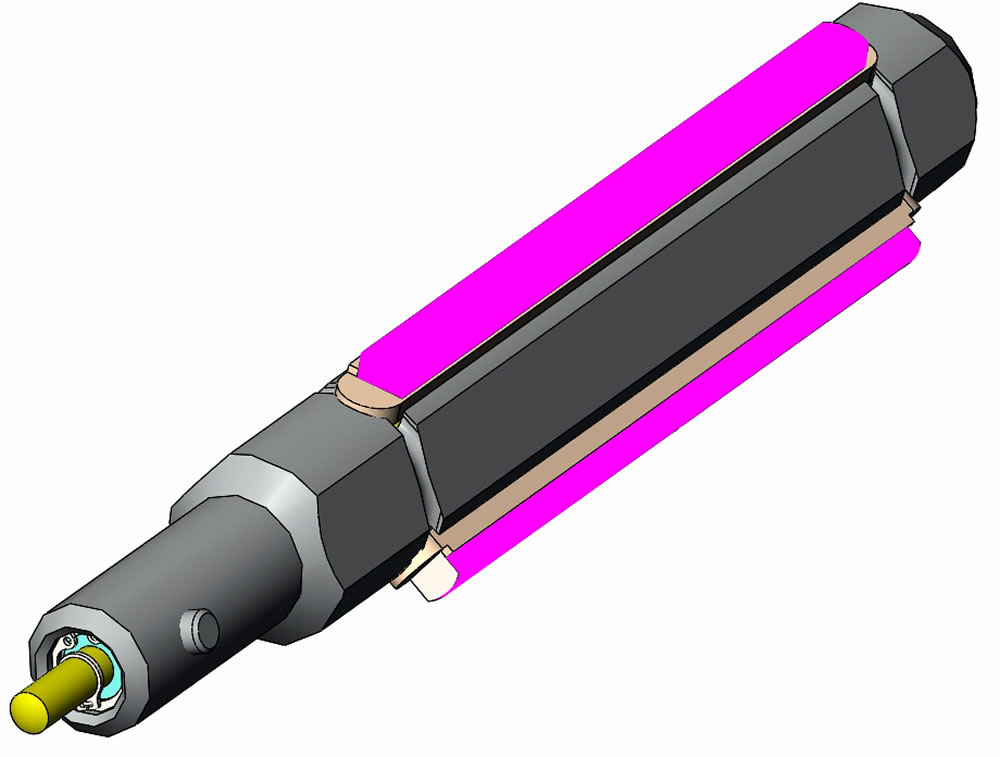

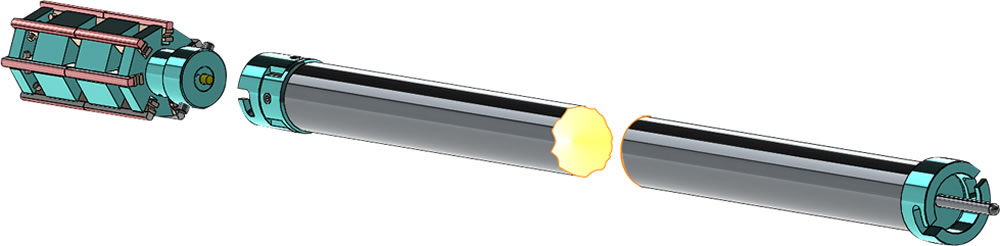

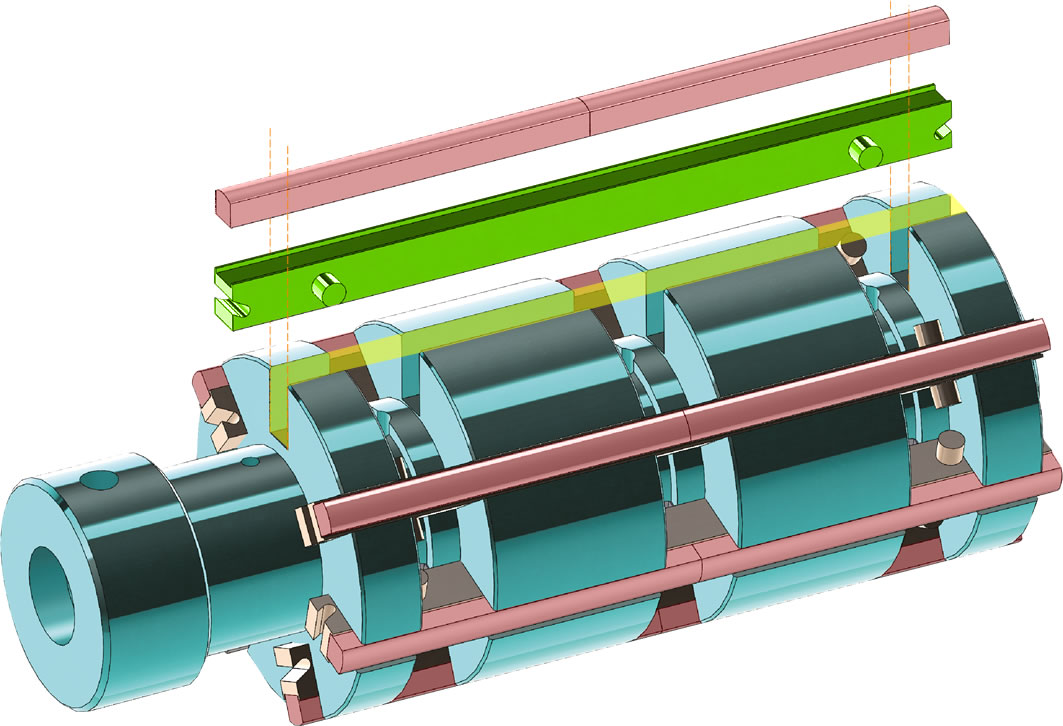

Хонинговальные головки
